Technische Ausstattung

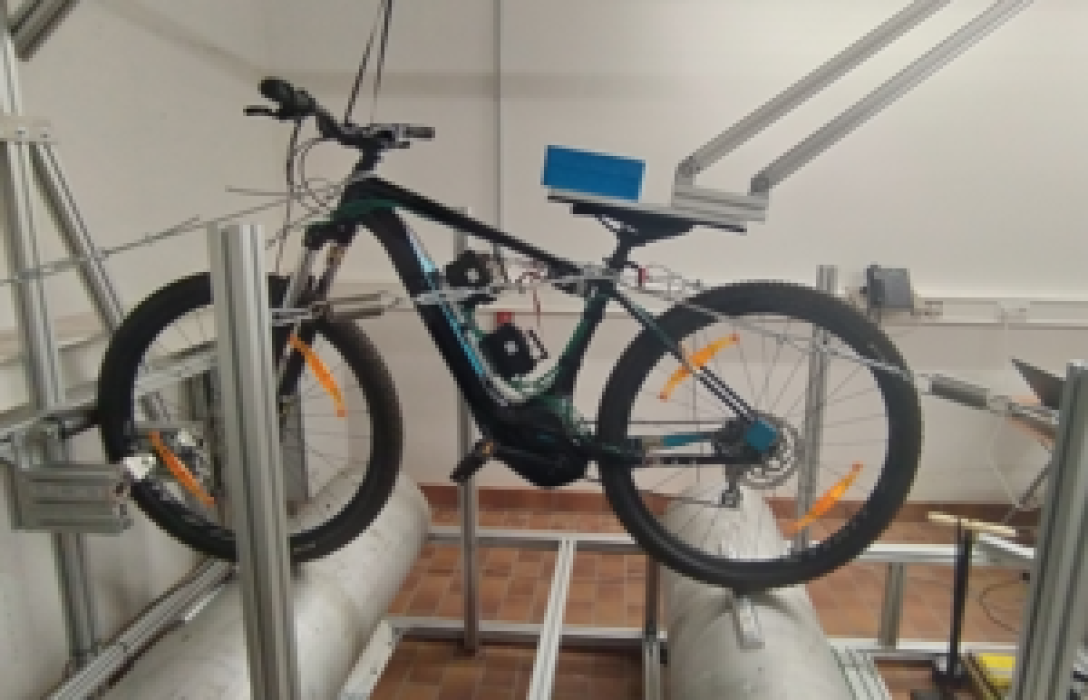

Rollenprüfstand für die Gesamtfahrzeugprüfung von Fahrrädern und Lastenrädern

  • Nachweis der Betriebsfestigkeit von kompletten Fahrzeugen unter kontrollierten Bedingungen
  • Nachbildung realer Betriebslasten
  • extreme Verkürzung der Versuchsdauer (max. 12 Stunden auf dem Prüfstand gegenüber mehreren Hundert Kilometern Testfahrt)
  • Trommeldurchmesser 400 mm
  • Geschwindigkeit stufenlos regelbar von 0 bis 45 km/h
  • Variation der Belastung durch verschieden gestaltete Schlagleisten
  • Radstand stufenlos einstellbar von 1 m bis 2 m
  • Spurbreite bis 1 m (ein- und mehrspurig)
  • max. Fahrzeuggewicht: 280 kg

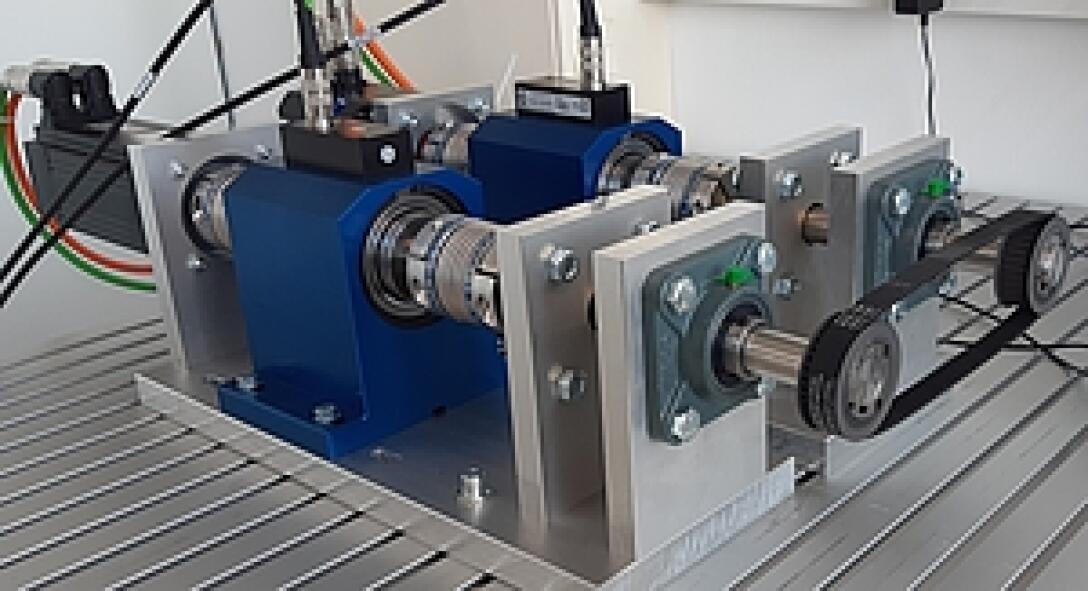

Getriebeprüfstand

  • Messwertaufnahme von Drehzahl, Drehmoment und Wellenspannkraft
  • Achsabstand verstellbar
  • Antriebsstrangentwicklung Getriebeentwicklung z.B. CVT-Getriebe, Umschlingungsgetriebe
  • Zugmittelprüfung
  • Max. Motorleistung: 1,9 kW
  • Max. Motordrehzahl: 3000 U/min
  • Max. Wellenkraft: 2000 N

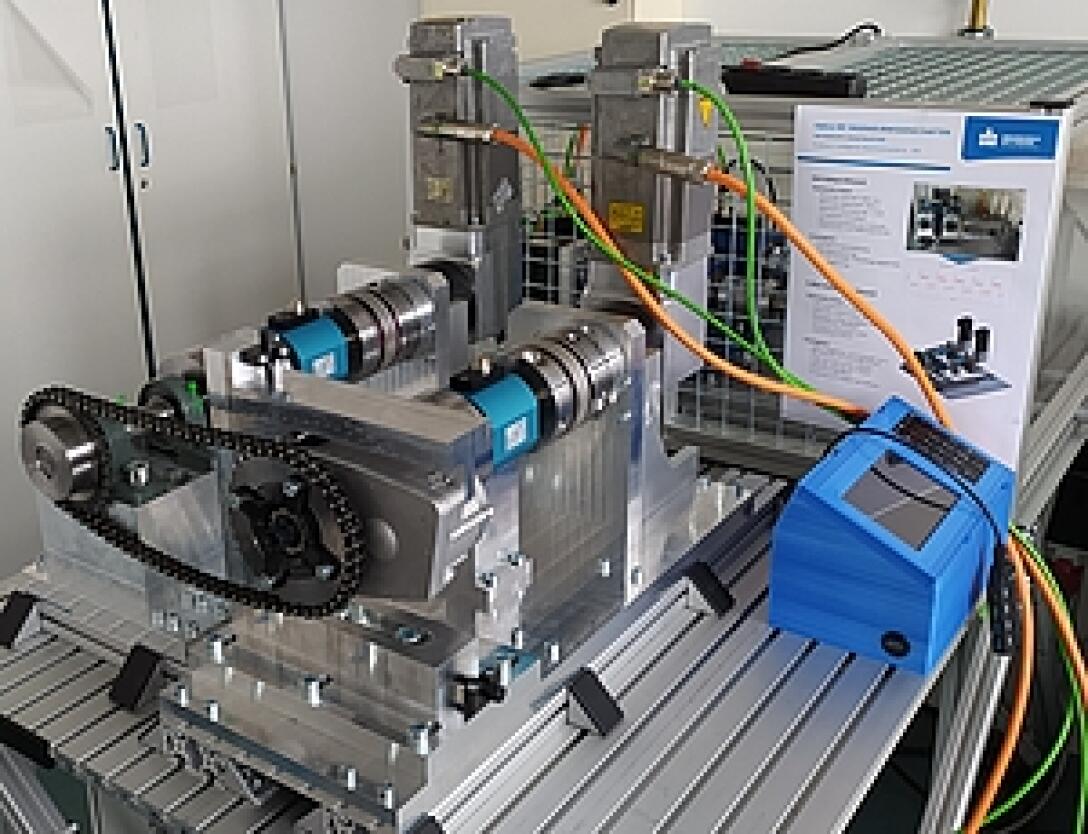

E-Bike-Motorenprüfstand

  • Testen, Vergleichen und Entwicklen von E-Bike Motoren und Steueralgorithmen
  • Prüfen der thermischen Stabilität, maximalen Leistung und U-Faktor
  • Ermittlung und Vergleich der Effizienz
  • Drehzahlbereich: 0-130 U/min
  • Max. Drehmoment: 260 Nm
  • Modularer Aufbau ermöglicht Prüfung von verschiedenen Modellen
  • Simulierte Trittfrequenz eines menschlichen Fahrers

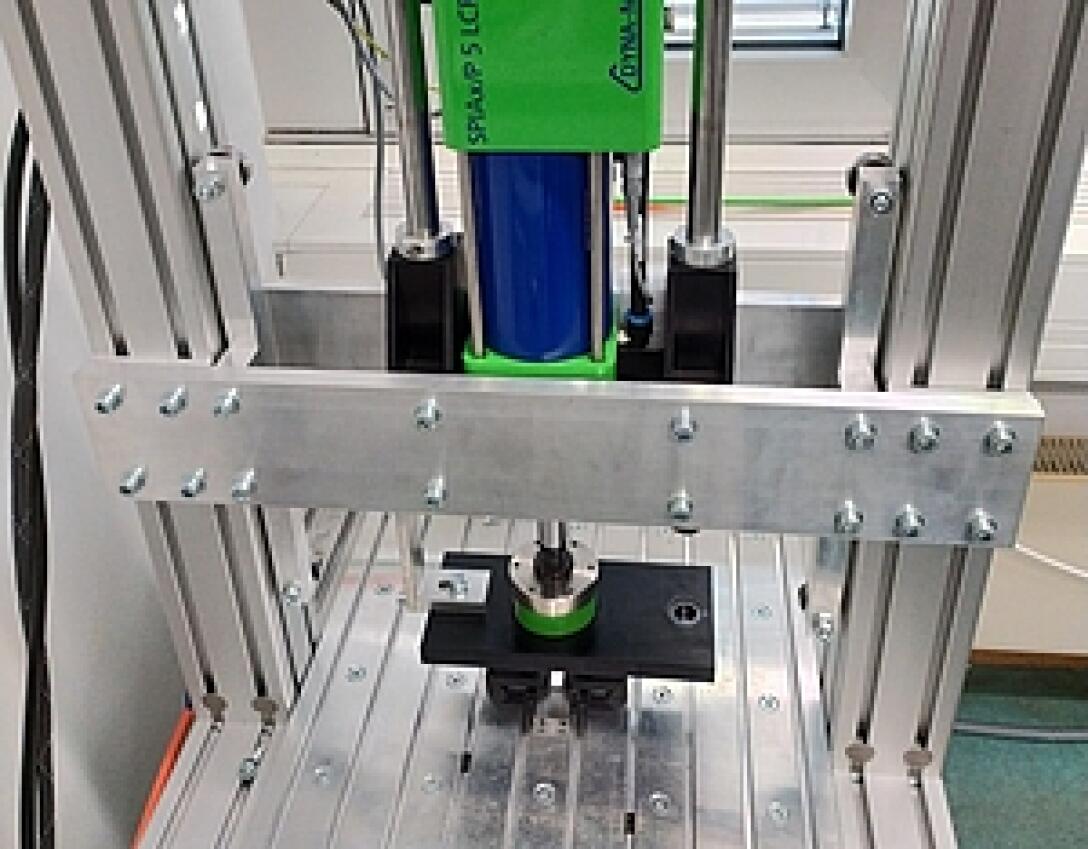

Servopneumatische Prüfvorrichtung

  • Modularer Prüfrahmen aus Aluminiumprofilen
  • Prüfraum LxBxH: Standard 500x500x700, bei Bedarf erweiterbar
  • Aufspannplatte aus Aluminium mit T-Nuten, Nutbreite 8 mm, Nutabstand 50 mm
  • Prüfkraft: ± 5 kN
  • Zylinderweg: 100 mm
  • max. Prüffrequenz: 10 Hz

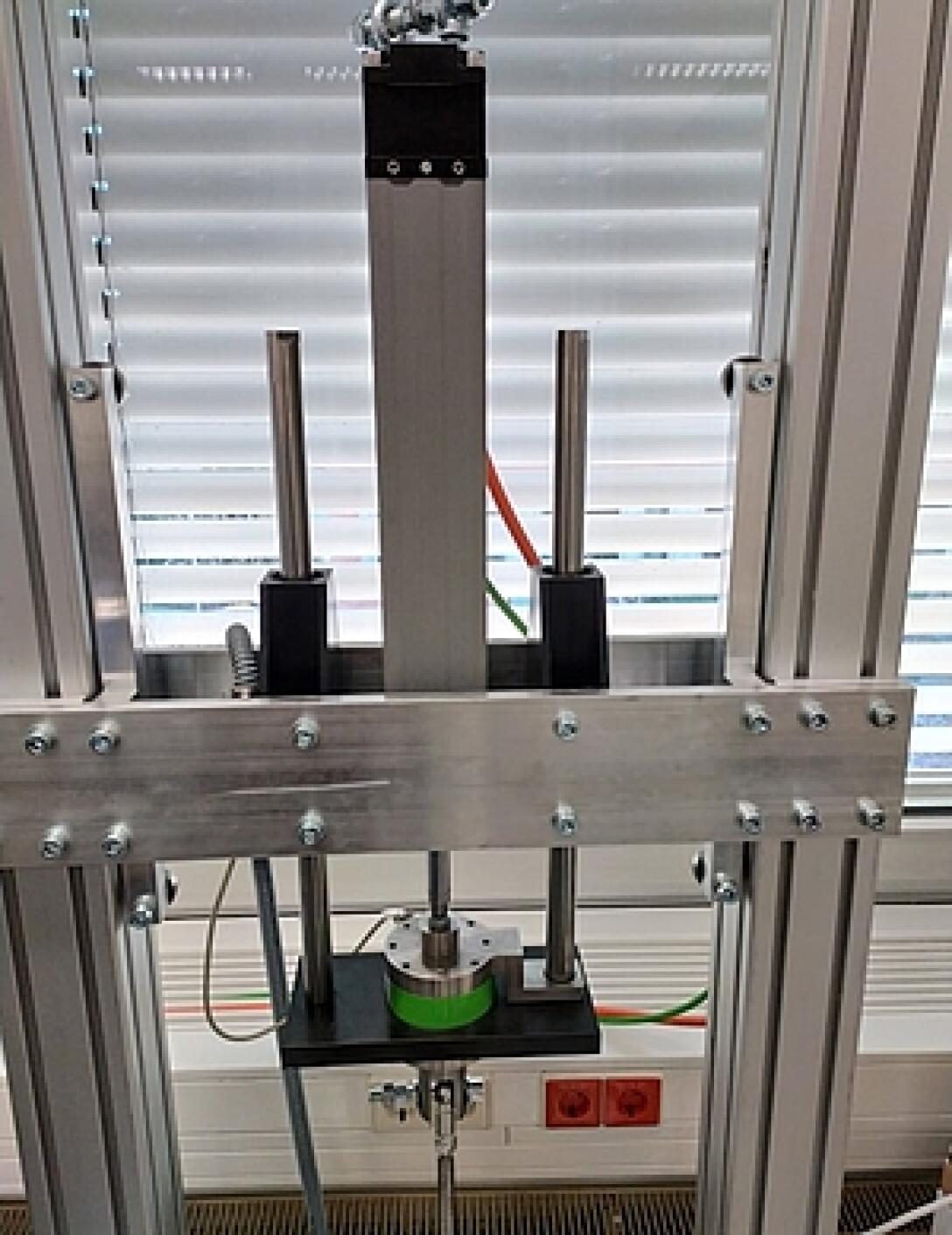

Servoelektrische Prüfvorrichtung

  • Modularer Prüfrahmen aus Aluminiumprofilen
  • Prüfraum LxBxH: Standard 500x500x800, bei Bedarf erweiterbar
  • Aufspannplatte aus Aluminium mit T-Nuten, Nutbreite 10 mm, Nutabstand 50 mm
  • Prüfkraft: ± 7,5 kN
  • Zylinderweg: 300 mm
  • max. Prüffrequenz: 5 Hz
  • max. Verfahrgeschwindigkeit: 250 mm/s

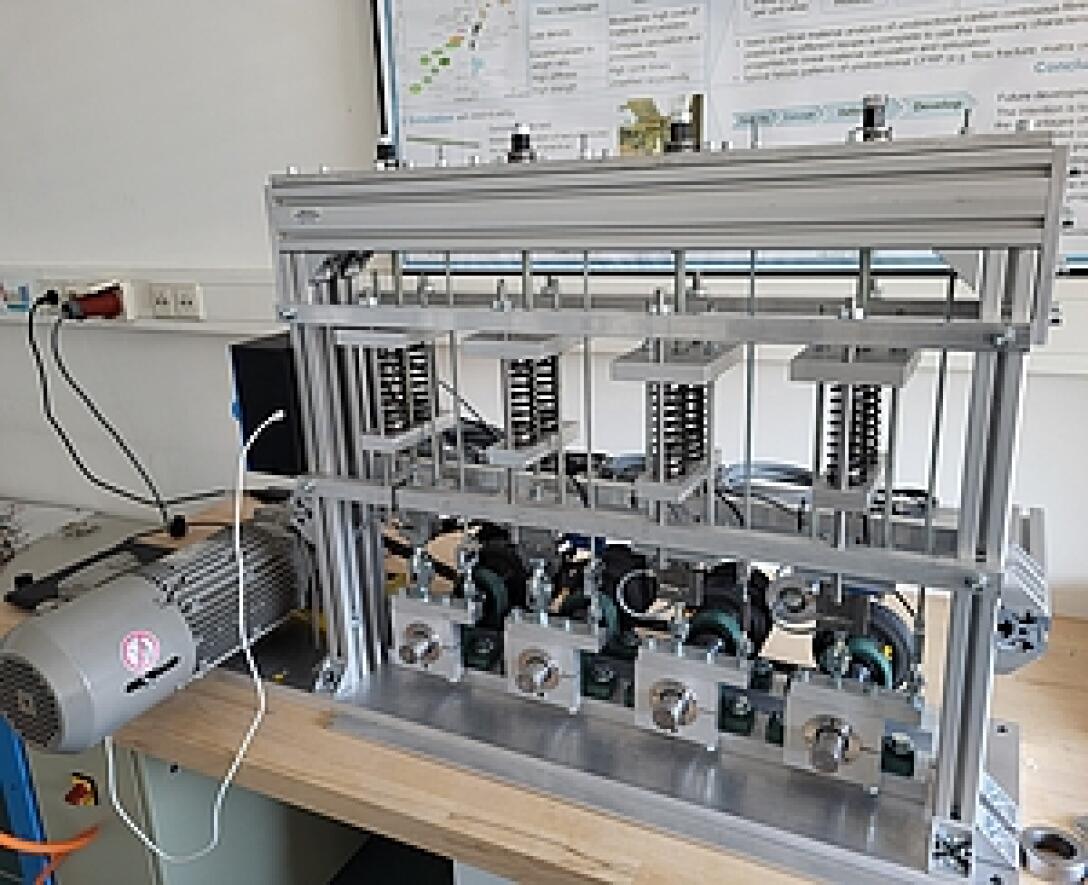

Gleitlagerprüfstand

  • Modularer Prüfrahmen aus Aluminiumprofilen mit 4 Messstellen zur Verschleißmessung von Kunststoffgleitlagern
  • Wellendurchmesser: 30 mm
  • Antriebsleistung: 1,5 kW
  • Max. Vorspannkräfte: 10 kN
  • Drehzahlen am Lager: 0...1300 U/min
  • Max. Lagerbreite: 50 mm
  • Max. Lageraußendurchmesser: 100 mm

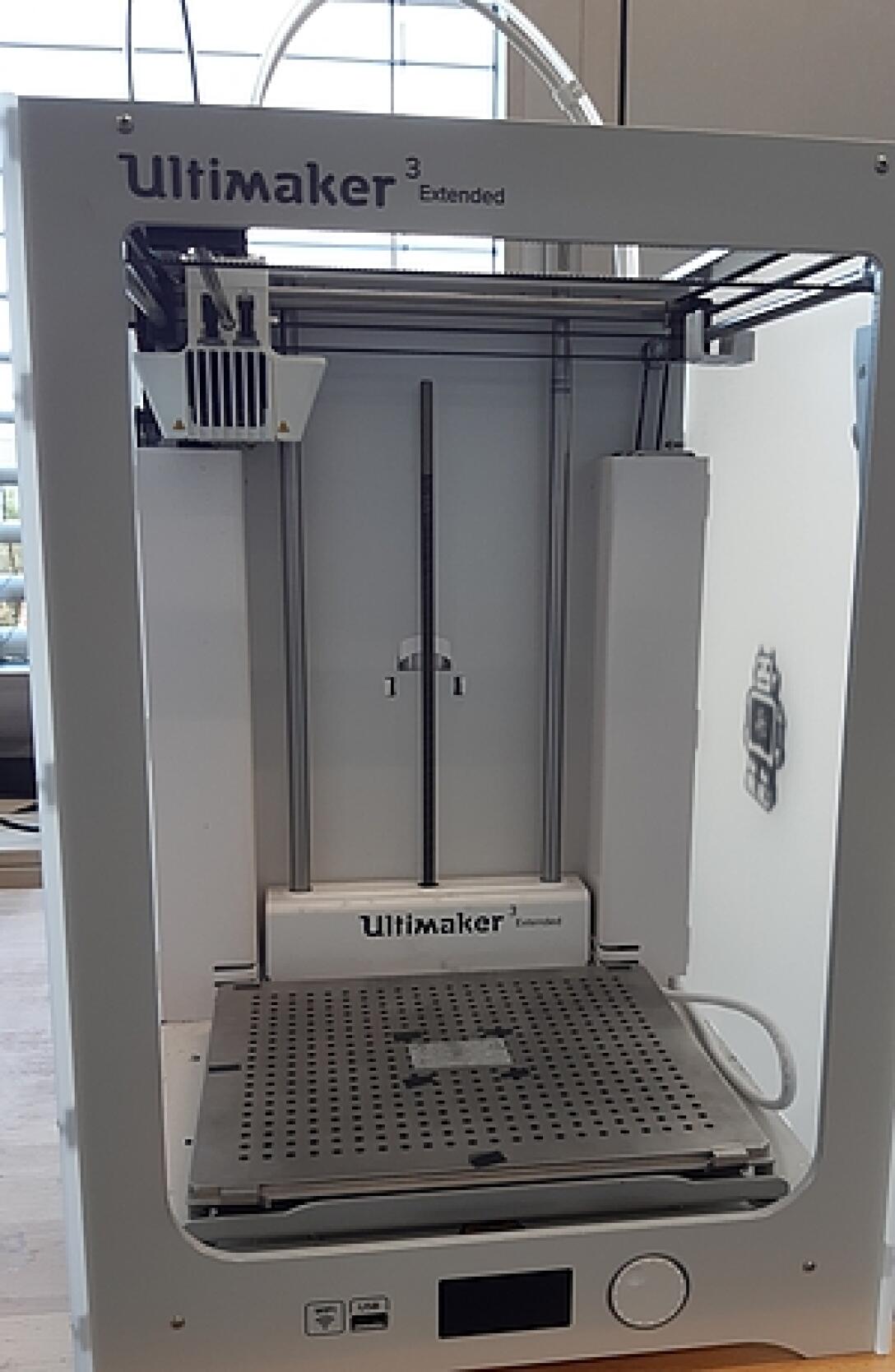

3D-Drucker (FLM) - Ultimaker 3 Extended

  • Bauraum: 215x215x300 mm
  • Filamentdurchmesser: 2,85 mm
  • Dualer Druckkopf
  • Temperatur der Düse 180 - 280 ºC
  • Temperatur der Druckplatte 20 - 100 ºC

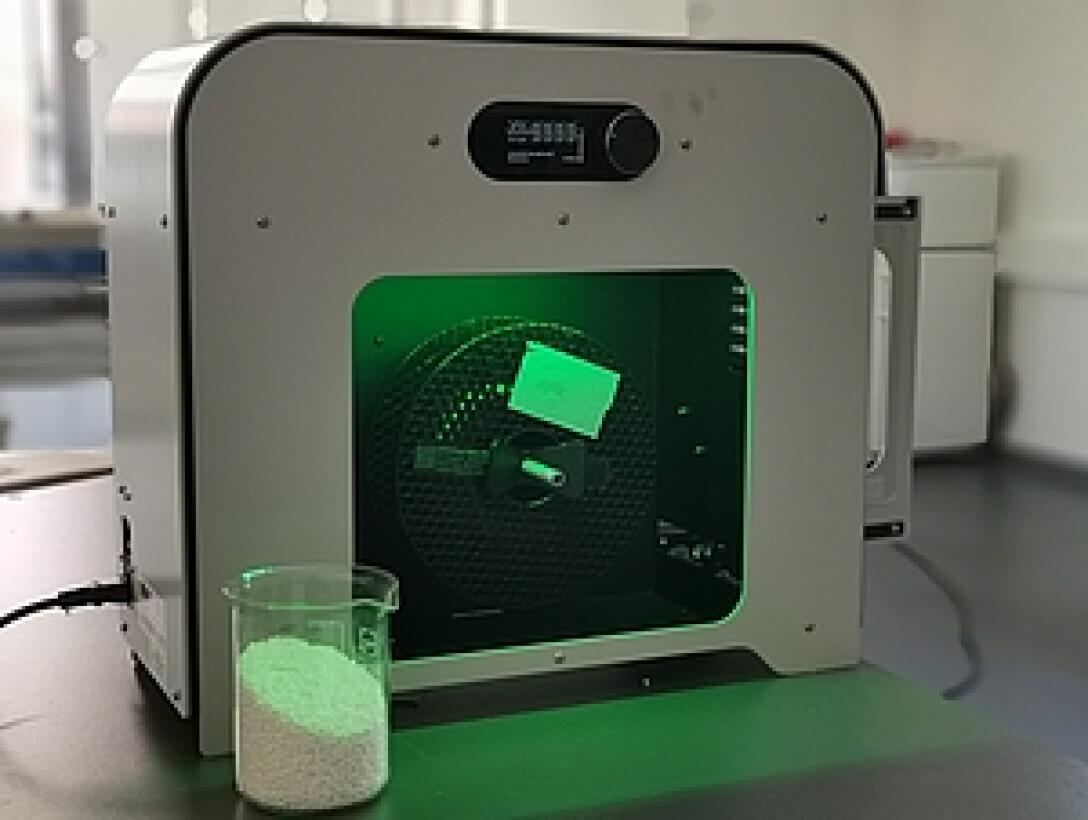

Herstellung eigener Filamente für FLM-Drucker - Composer 350 3devo

  • Verarbeitungstemperatur bis zu 350 °C
  • 4 Heizzonen
  • "Mixing Screw"

Rotationstribometer

  • Stift-Scheibe Versuche zur Simulation von Linearführungen
  • Prüfung der tribologischen Eigenschaften von Prüfkörpern aus jedem Material
  • Grundlagenprüfung zur ersten Beurteilung von Werkstoffen bzw. Werkstoffpaarungen unter gleichbleibender Kontaktfläche
  • Max. Drehzahl: 3000 1/min
  • Max. Drehmoment: 9,3 Nm
  • Max. Normalkraft: ±500 N
  • Reibradius: 0..60 mm

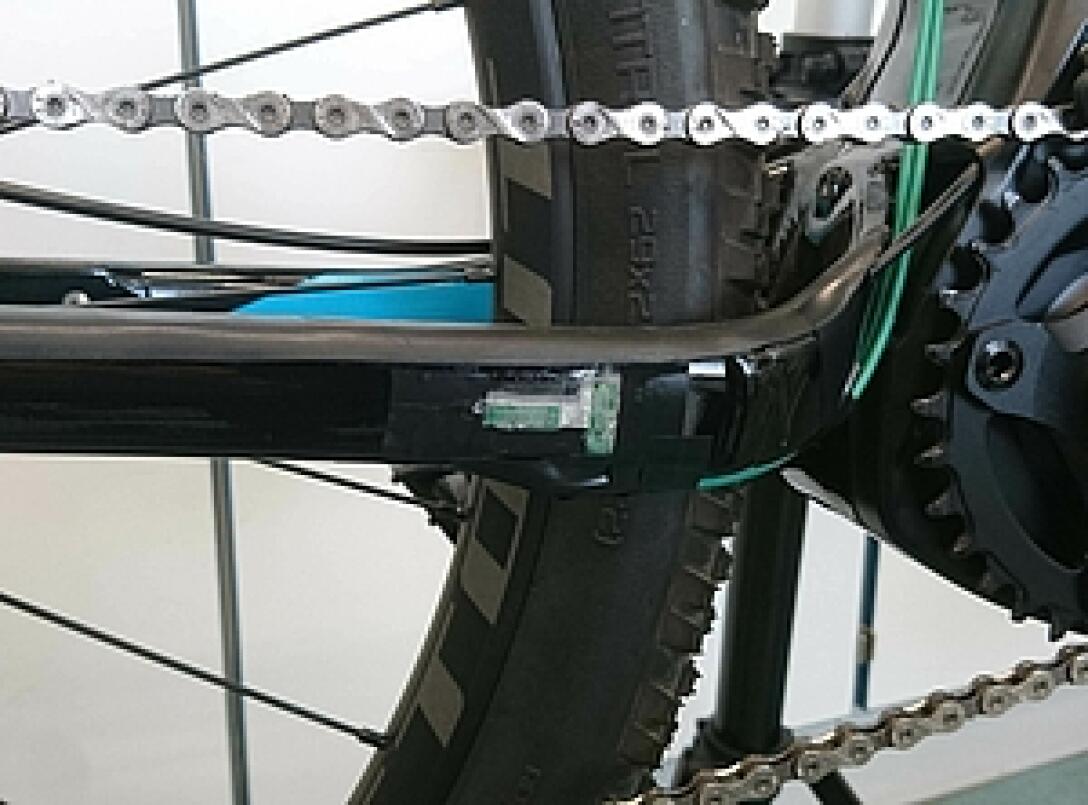

DMS-Messtechnik

  • Applizieren von DMS
  • DMS Messverstärker
  • Einmessen der DMS-Applikation

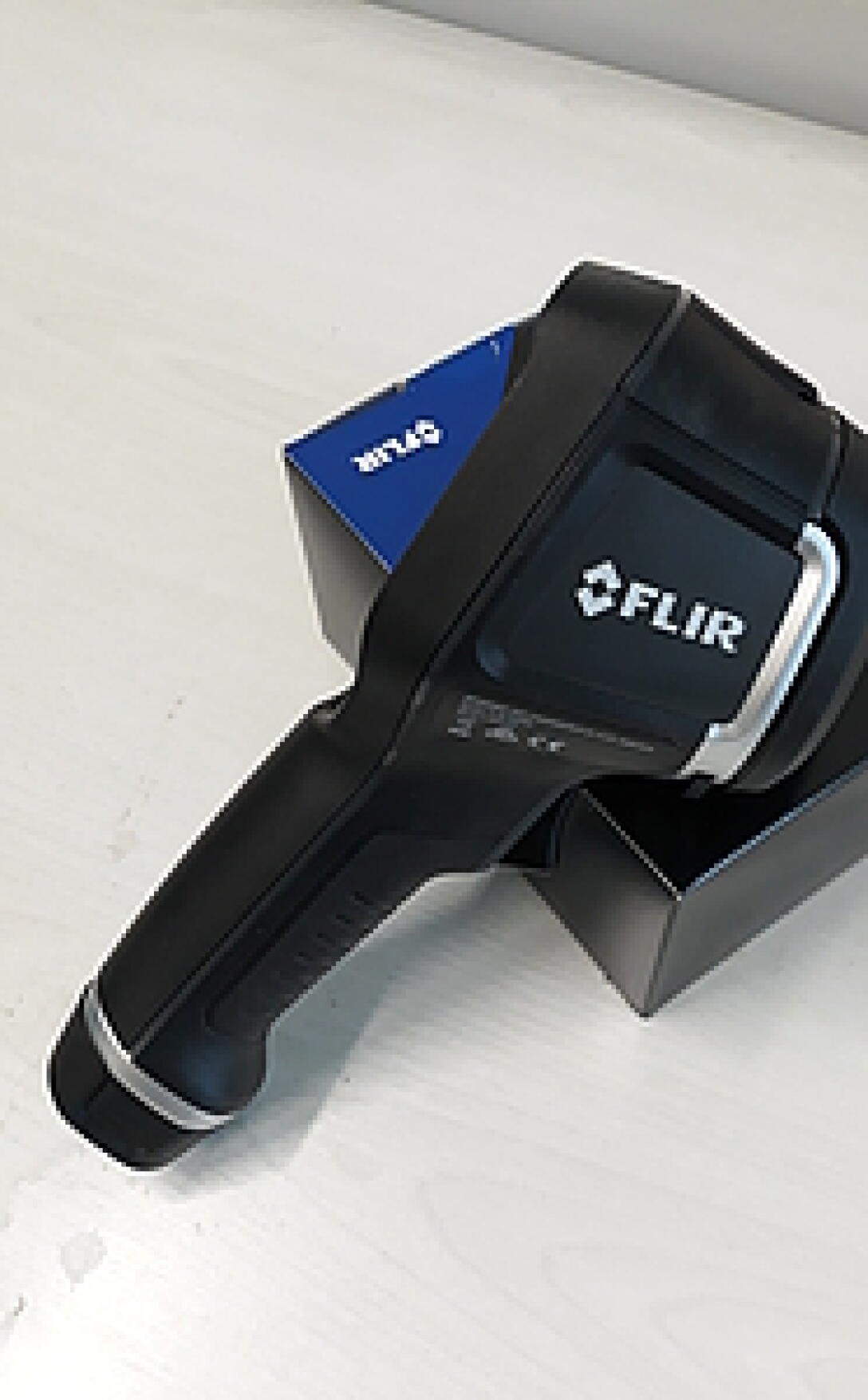

Thermografie - Flir E5 WiFi Wärmebildkamera

  • Genauigkeit: ±2 °C oder ±2 % des Messwerts
  • Auflösung: 120x90 Pixel
  • Objekttemperaturbereich: -20 °C bis +250 °C

Digitalisierung & Reverse Engineering / 3D-Scanner
